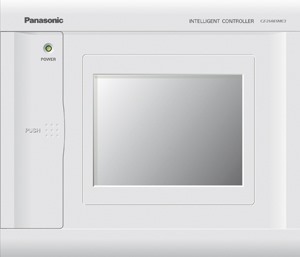

Panasonic - GBS Touch Screen Web Interface 256 binnenunits

Code
CZ-256ESMC2
Type
ACC
Specificaties
Omschrijving
Downloads

Specificaties

Omschrijving

Beperkingen opleggen aan bediening via afstandsbediening
Het is mogelijk de besturing via de afstandsbediening te blokkeren. Het is ook mogelijk het uitvoeren bepaalde acties op afstand te blokkeren.

Beperkingsniveau's (beperkingen kunnen per gebruikers worden gedefinieerd)
Individueel: Geen beperkingen worden opgelegd aan het besturen van de unit op afstand. De aangeboden functies worden echter aangepast op de laatste instellingen van de controller (de laatst ingestelde prioriteit)
Beperking 1: De afstandsbediening kan niet worden gebruikt om de unit AAN/UIT te zetten. (alle andere functies zijn wel beschikbaar)
Beperking 2: De afstandsbediening kan niet worden gebruikt om de unit AAN/UIT te zetten, de modus te veranderen of de temperatuur in te stellen. (alle andere functies zijn wel beschikbaar)
Beperking 3: De afstandsbediening kan niet worden gebruikt om de modus te veranderen of temperatuur in te stellen. (alle andere functies zijn wel beschikbaar)
Beperking 4: De afstandsbediening kan niet worden gebruikt om de modus te veranderen. (alle andere functies zijn wel beschikbaar)

Opmerking: Vermijd het gelijktijdig gebruik van het AMY systeem en de intelligente controller in dezelfde buiten- of binneninstallatie.

Afmetingen (H x B x D): 240 x 280 x 138 mm.
Stroomvoorziening: 100 tot 240 V (50 Hz) wisselstroom, 30 W (aparte stroomvoorziening).
I/O-onderdeel: Remote input (contact zonder voltage): Alle units AAN/UIT. Remote output (contact zonder voltage): Alle units AAN, Alle foutmeldingen (externe stroomvoorziening van 30 V, 0,5 A gelijkstroom).
Totale lengte van de bekabeling: 1 km voor ieder systeem.
Alleen om te verwerken in het paneel.
Maximaal 256 binnenunits (4 systemen x 64 units) kunnen worden beheerd. Indien drie of meer systemen worden gebruikt is het noodzakelijk buiten de communicatie-adapter CZ-CFUNC2 te installeren.

Acties kunnen als batch worden uitgevoerd. Batches kunnen worden aangemaakt voor zones met units, voor groepen huurders of groepen units.

AAN/UIT, modus selecteren, temperatuur instellen, ventilatorsnelheid reguleren, richting van de luchtstroom instellen (wanneer gebruik wordt gemaakt van een afstandsbediening) en de mogelijkheid beperkingen op te leggen voor besturing via de afstandsbediening (beperking 1, 2, 3 of 4).

Een systeem zonder afstandsbediening is mogelijk. Het besturen van groepen units met een afstandsbediening of een systeem controller is eveneens mogelijk.

Het is mogelijk met behulp van timers een tijdsplanning te maken of vakantieperiodes op te geven.

Proportionele distributie van de energie van de airconditioning is mogelijk. Het exporteren van CSV-bestanden kan met behulp van een CF-kaart, die als accessoire beschikbaar is.

Pulserend signaal als input voor de elektriciteits- en gasmeter.

Indien meerdere gebruikers een afstandsbediening gebruiken gelden beperkingen voor de beheermodus. Gebruik de afstandsbediening alstublieft alleen met toestemming, terwijl "beperking 1" is ingeschakeld.

A. Intelligente controller CZ-256ESMC2
B. Systeemsignaal x 4
C. RS 485 (polariteit afschermingskabel)
D. Communicatie-adapter CZ-CFUNC2
E. Systeemsignaal x 4
F. Koppelsysteem nummer 1
G. Koppelsysteem nummer 2
H. Koppelsysteem nummer 3
I. Koppelsysteem nummer 4

Voorbeeld
Maximaal 4 koppelingen kunnen worden gemaakt met de binnen-/buiteninstallatie. Dit betekent maximaal 256 binnenunits (64 units x 4 systemen) of 120 buitenunits (30 units x 4 systemen)
